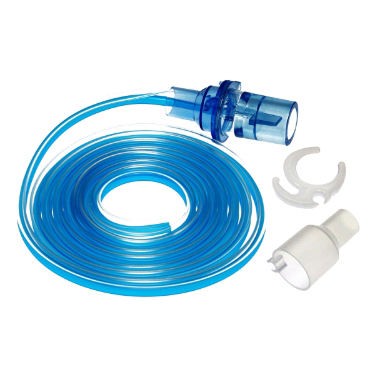

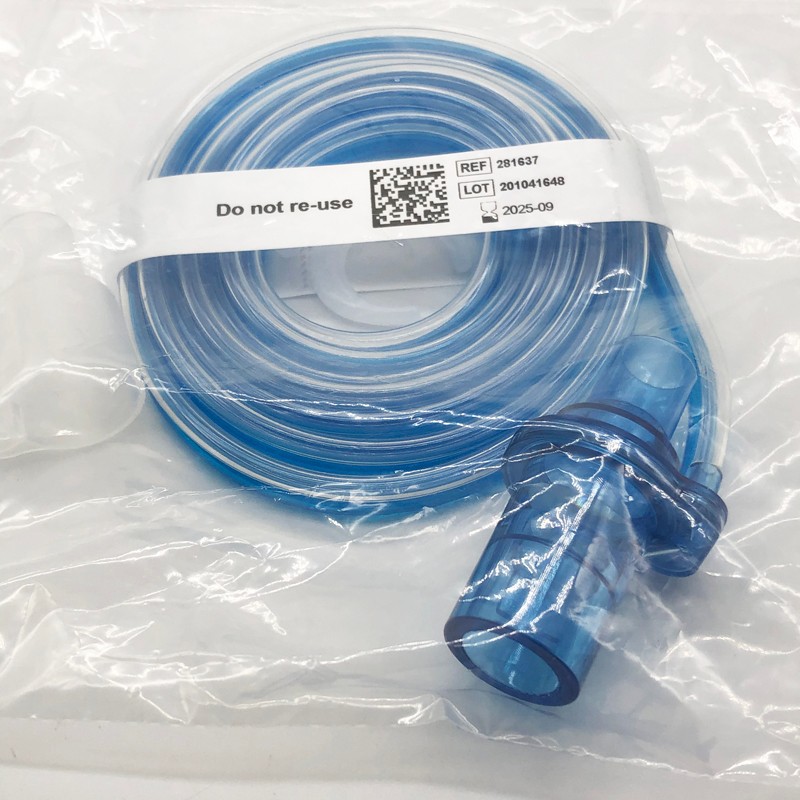

Sensor de flujo del ventilador
Dejar un mensaje
一, Papel del sensor de flujo del ventilador
1.El principio del ventilador es utilizar la diferencia de presión para formar un proceso respiratorio. Cómo controlar este proceso, debemos usar nuestro sensor de flujo, el sensor de flujo usado es por mucho tiempo, se usará en la máquina de respiración, principalmente será el gas inhalado y exhalado que se recolectará en una señal eléctrica, se enviará al procesamiento de datos de medición en el chip, los datos son el volumen de respiración, la ventilación por minuto, la tasa de ventilación, etc.
De acuerdo con las diferentes funciones y diseños del ventilador, las lecturas del sensor de flujo no solo muestran que el control de la alarma del respirador también juega un papel decisivo, como el sensor de flujo para medir el valor real de la alimentación a las piezas de control electrónico en comparación con la configuración del panel, usando la servoválvula para ajustar el error de control del flujo de gas inhalado y exhalado; Las señales generadas por los sensores de flujo de aire y oxígeno en el extremo frontal del sistema inspiratorio ayudan al microprocesador a controlar la válvula para proporcionar la concentración de oxígeno requerida por el paciente. Los valores de detección de velocidad del flujo y flujo también afectan directamente el cambio de las fases espiratoria e inspiratoria, la alarma de los límites superior e inferior de la ventilación minuto, la sensibilidad de activación del flujo, la forma de onda en tiempo real-del flujo de aire y la visualización de monitoreo del anillo P-V-, etc. El rendimiento del sensor de flujo afecta directamente la precisión y confiabilidad de los parámetros del ventilador.
2, Principio y aplicación de los sensores de flujo del ventilador.
Sensor de flujo de tipo ultrasónico: la llamada-onda ultrasónica se refiere a una frecuencia superior a 20 kHz; el oído humano no puede escuchar la onda mecánica. Tiene buena direccionalidad, fuerte poder de penetración y producirá una reflexión significativa al encontrar la interfaz del cargador o del objeto. Cuando una onda ultrasónica se propaga en un fluido en movimiento, transporta información sobre la velocidad del fluido. Estas propiedades físicas de la onda ultrasónica se pueden utilizar para calcular la velocidad del flujo del fluido.
Los sensores ultrasónicos se dividen en transmisores ultrasónicos y receptores ultrasónicos. El transmisor ultrasónico utiliza el efecto piezoeléctrico inverso de los materiales piezoeléctricos, es decir, cuando se le aplica la señal eléctrica ultrasónica, producirá ondas ultrasónicas; El receptor ultrasónico hace uso del efecto piezoeléctrico de los materiales piezoeléctricos, es decir, cuando se aplica una fuerza externa al material, produce una salida de carga. Es decir, el transmisor ultrasónico convierte la energía eléctrica en energía ultrasónica y la envía al cuerpo actual medido, y el receptor ultrasónico recibe la señal ultrasónica y la convierte en salida de señal eléctrica. Según el método de detección, se puede dividir en diferentes tipos de sensores ultrasónicos, como el método de diferencia de tiempo acústico de velocidad de propagación, el método Doppler, el método de desplazamiento del haz y el método de ruido. En la actualidad, los sensores de flujo ultrasónicos utilizados en los ventiladores son principalmente el método de diferencia de tiempo de sonido y el método Doppler.
